HWS ME

Evaporadores alimentados pos agua caliente o vapor, en version mono efecto con intercambiadores a placas sumergidas.

Energia Termica
HWS ME
CARACTERÍSTICAS COMUNES A TODOS LOS EVAPORADORES DE LA SERIE HWS ME
FLUJOS ALTOS, CONSUMOS LIMITADOS.

Los evaporatores alimentados con energía térmica disponible en la empresa, en forma de agua caliente o vapor, de la serie HWS ME, son sistemas de evaporación/concentración al vacío con intercambiadores de calor a piastras sumergidas colocadas directamente en las calderas de ebullición y estan sumergidos en el líquido de tratar.

Estos evaporadores/concentradores al vacío utilizan, en fase de condensación de los vapores, agua fría disponible en la empresa, que suele venir de los dry-coolers de circuito cerrado o torres de refrigeración, posiblemente suministrado para complementar el sistema de evaporación.

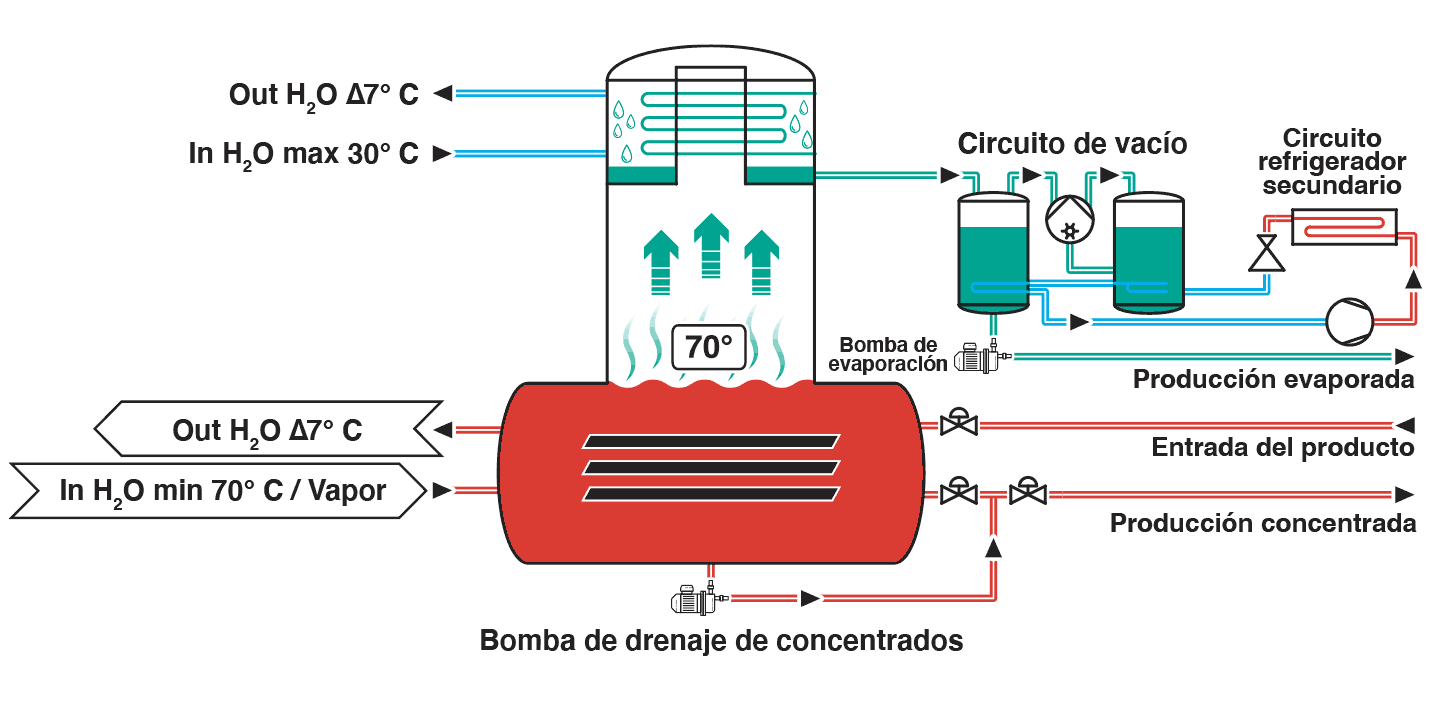

ESQUEMA DE FUNCIONAMIENTO EVAPORADORES AL VACÍO CON ALIMENTACIÓN TÉRMICA MONO EFECTO.
Proceso
TABLA INDICATIVA DE ALGUNOS MODELOS POSIBLES. DISPONIBILIDAD DE OTROS TAMAÑOS "PERSONALIZADOS".
HWS 250 ME L HWS 500 ME L HWS 800 ME L HWS 1000 ME HWS 1500 ME HWS 2000 ME HWS 3000 ME
Producción con agua
(l/24h)
6.000 12.000 19.000 24.000 36.000 48.000 72.000
Potencia eléctrica absorbida indicativas
(kW)
3 3 8 18 27 30 35
Potencia térmica necesaria
kWterm (kcal/h)
175 (150.000) 350 (300.000) 560 (480.000) 700 (600.000) 1.050 (900.000) 1.400 (1.200.000) 2.100 (1.800.000)
Dimensiones aproximativas
(a x b x h cm)
180 x 230 x 240 240 x 300 x 380 240 x 300 x 380 200 x 450 x 430 240 x 650 x 590 240 x 680 x 550 480 x 600 x 550
